Схемы подключения


Ниже приведены схемы в порядке увеличения степени защищенности.

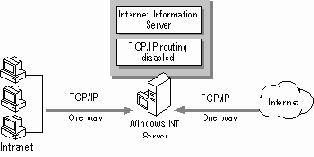

Рис. 89. Запрет маршрутизации TCP/IP между картами сервера

Позволяет изолировать внутреннюю сеть от Internet. В этом и достоинство и недостаток данной схемы. В случае взлома пароля администратора маршрутизация достаточно легко восстанавливается.

(a)

(б)

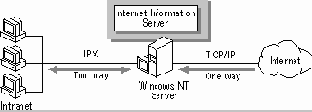

Рис. 90 (а) Изоляция на уровне протокола

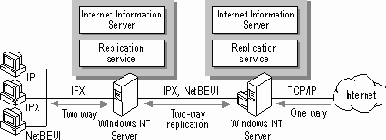

(б) Изоляция на уровне протокола с репликацией данных

Обеспечивает очень высокий уровень защиты внутренних сетей, за счет применения протоколов, имеющих значительно больший уровень защищенности, нежели IP.

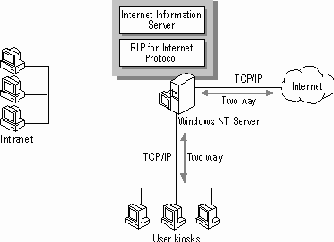

Рис. 91. Полная изоляция внутренних сетей от Internet

Достоинством и недостатком такой схемы является полное отсутствие взаимодействия между Internet и Intranet. Пользователи, активно работающие с Internet осуществляют доступ со специально оборудованных рабочих мест - киосков Internet. Угроза доступа к закрытой информации полностью исключена.
