Архитектура сервера


Exchange-сервер построен по модульному принципу, что позволяет добавлять новые функции по мере необходимости. Он состоит из набора базовых (core) и дополнительных (optional) компонент (рисунок 6.28). Базовые компоненты отвечают за организацию и поддержание в актуальном состоянии адресного пространства, таблиц маршрутизации сообщений и информационного хранилища, а также за обслуживание клиентов. Вспомогательные компоненты обеспечивают взаимодействие с внешними почтовыми системами и расширенные средства защиты. Все компоненты сервера реализуются как сервисы Windows NT.

К базовым компонентам относятся:

  • Directory, служба каталога - содержит информацию о структуре организации, почтовых ящиках, группах рассылки, общих папках, шлюзах во внешние системы и т.д., использует собственное хранилище данных, содержимое которого автоматически реплицируется на все сервера организации;

  • Information Store, информационное хранилище - в свою очередь состоит из хранилища данных пользователей (private store), где находятся почтовые ящики пользователей, и хранилища данных общего пользования, где находятся общие папки и каталог электронных форм организации;

  • Message Transfer Agent (MTA), агент передачи сообщений - выполняет операции по приему, передаче и доставке почтовых сообщений, на основании анализа таблиц маршрутизации;

  • System Attendant - специализированный сервис, выполняющий вспомогательные функции по управлению другими сервисами:

  • производит регулярную проверку и построение таблиц маршрутизации на основании знаний, хранящихся в каталоге организации;

  • проверяет состояние процесса репликации каталога на предмет наличия несоответствий и устраняет их;

  • генерирует адреса вновь создаваемым объектам;

  • ведет журналы прохождения сообщений;

  • производит опрос сервисов и посылку и прием тестовых сообщений для мониторов сервера.

    Служба каталога и оба хранилища опираются на расширенную версию Jet Engine, поддерживающую механизм транзакций и ведение журналов транзакций, с возможностью отката и повторного выполнения, что гарантирует восстановление системы в случае сбоев.


    Каждая из трех служб использует собственный набор файлов данных. Предельный размер информации для каждого из хранилищ - 16 Гб.

    Журналы транзакций могут заполняться в двух режимах: обычном и циклическом. В обычном режиме после исчерпания пространства в текущем наборе журнальных файлов автоматически создается новый набор. Старые журналы транзакций удаляются только после выполнения операции резервного копирования. При циклическом заполнении используется только один набор журнальных файлов, что позволяет существенно экономить место на диске. Этот режим используется сервером по умолчанию.

    Если в составе площадки несколько серверов, каждый конкретный сервер может быть настроен так, чтобы поддерживать только один вид информационного хранилища, например, только почтовые ящики пользователей или только общие папки. При этом хранилище каталога на сервере присутствует всегда.

    К дополнительным компонентам относятся:

  • MS Mail Connector - шлюз в почтовую систему MS Mail 3.X на платформе ПК и Mac;

  • Directory synchronization - позволяет Exchange выступать в роли клиента или сервера в процессе синхронизации каталогов почты MS Mail и автоматически объединять адресные книги этих почтовых систем;

  • Schedule+/Free-Busy Connector - шлюз в систему управления расписаниями MS Mail 3.X, позволяющий смешанным группам из пользователей Exchange и MS Mail использовать общее расписание и планы;

  • Internet Mail Connector (IMC) - позволяет организовать обмен сообщениями с почтовыми системами, использующими протокол SMTP;

  • X.400 Connector - позволяет организовать обмен сообщениями с почтовыми системами использующими протокол X.400;

  • Key Manager - служит для управления информацией, необходимой для шифрования и цифровой подписи сообщений.

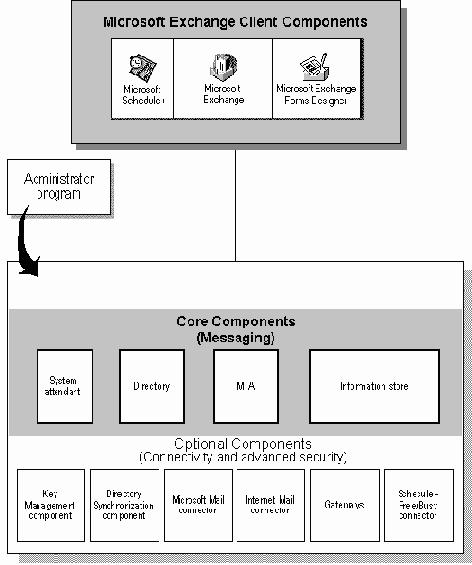

    Рис. 28. Состав и архитектура сервера Exchange

    Клиент

    Клиент Exchange реализует парадигму единого почтового ящика (Inbox) и позволяет принимать, обрабатывать и пересылать сообщения независимо от источника информации. Он базируется на стандарте MAPI 1.0 (архитектурные особенности которого поясняются рисунком 3) и поддерживает интерфейс Messaging OLE, что позволяет любому приложению, опирающемуся на указанные стандарты, производить отправку документов, назначать маршруты прохождения и помещать документы непосредственно в папки Exchange.



    Клиент Exchange может исполняться на следующих платформах: Windows 95, Windows 3.1X, Windows NT 3.51 и выше (i386, Alpha AXP, MIPS, PowerPC) и MS-DOS 5.0 и выше.

    Составляющие компоненты клиентской части приведены на рисунке 28.

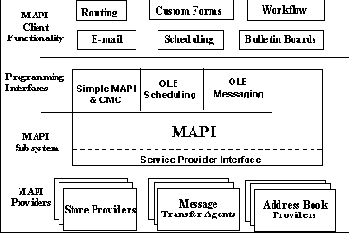

    Рис. 29. Архитектура MAPI

    Кроме Exchange Client Viewer, представляющего собой интерфейс к почтовому ящику пользователя в состав клиента входят Schedule+, Forms Designer и дополнительные информационные сервисы.

    Schedule+ использует средства клиента для пересылки запросов на организацию встреч и собраний. Информация о клиенте может храниться как в личном файле .SCD, так и в скрытой личной папке на сервере. Дополнительно в скрытой общей папке на сервере хранится информация о графике свободен/занят (free & busy) каждого клиента Schedule+.

    Forms Designer представляет собой специализированную 16-ти разрядную версию Visual Basic 4.0, предназначенную для создания и автоматической установки в каталог организации электронных форм. Электронные формы предназначены для создания и/или просмотра сообщений, имеющих специальный формат и несущих специальную функциональную нагрузку.

    Дополнительные информационные сервисы состоят из:

  • персональной адресной книги (personal address book) - файла .PAB, в котором пользователь может создавать и хранить собственный набор адресатов и дополнительной информации о них. Пользователь может иметь на компьютере более одной адресной книги и переключаться между ними по мере необходимости;

  • личных папок (personal folders) - файлов .PST, в которых могут храниться сообщения и куда может автоматически приниматься вся входящая почта. Сообщение, перемещенное в личную папку, не занимает места на сервере;

  • off-line папки (off-line folders) - .OST файл, мгновенный снимок общих и личных папок сервера на локальном диске пользователя, позволяющий удаленным пользователям работать с папками без установления соединения с сервером. Синхронизация этих папок выполняется автоматически после подключения к серверу.
